常用音視頻系統集成子設備介紹

發布時間：2021-10-11 22:13:34 人氣：來源：www.ktronchina.com

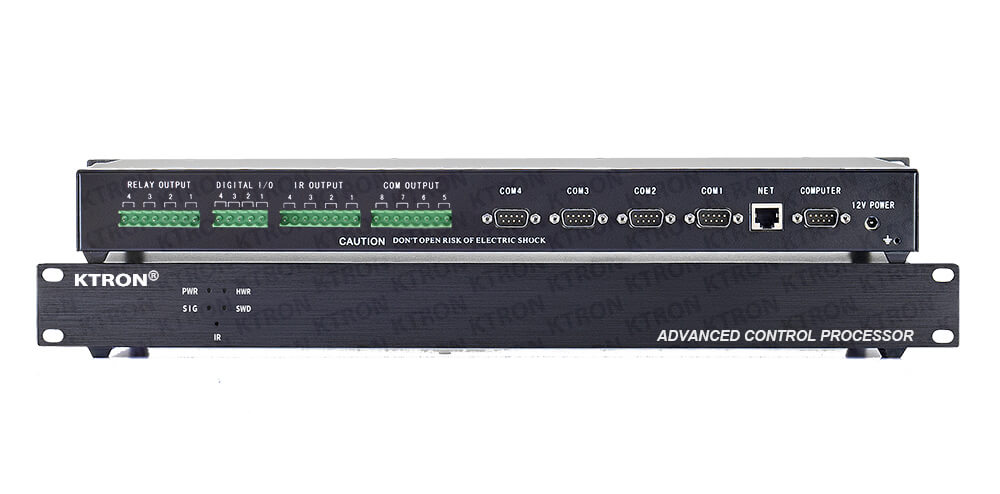

（一）會議中控系統
一、會議中控系統定義
中控系統是指對聲、光、電等各種設備進行集中控制的設備。它應用于多媒體教室、多功能會議廳、指揮控制中心、智能化家庭等，用戶可用按鈕式控制面板、計算機顯示器、觸摸屏和無線遙控等設備，通過計算機和中央控制系統軟件控制投影機、展示臺、影碟機、錄像機、卡座、功放、話筒、計算機、筆記本、電動屏幕、電動窗簾、燈光等設備。當把幾個獨立的中央控制系統相互連接起來，就可構成網絡化的中央控制系統，可實現資源共享、影音互傳和相互監控。協同控制計算機、影碟機、錄像機、視頻展臺等現代視聽設備，并集中控制電動窗簾、燈光、幕布等設備，通過大屏幕投影，營造出一個高清晰、高保真、受控聲光背景的現代化多媒體視聽教學環境。適合學校進行多媒體教學、課件教學、專題演講、報告會、演示等。

    二、中控系統背景
隨著社會的不斷發展，信息交流和溝通也就變得越來越頻繁，越來越重要。各種視聽設備、投影設備，會議系統等開始進入各行各業。多種設備的使用必定帶來煩雜的設備操作。在這種情況下，一種能夠集中管理這些設備，并能同時控制會議室、教室各種資源的“中央控制系統”設備便應運而生。

    三、中控系統組成
作為一個系統中央控制系統一般由四部分組成：

1、自定義用戶控制界面；
2、會議中控系統；
3、各類控制接口；
4、受控設備。

大致可分為音視頻切信號切換模塊、紅外學習及發射模塊、設備電源管理模塊、電動幕布控制模塊、音色、音量處理模塊、控制接口處理模塊、電源模塊等。

  四、會議中控系統功能
1、通過主機後的串口，控制投影機的所有功能，如開/關機、VIDEO/VGA輸入切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；
2、中控觸摸屏-投影機控制菜單：通過控制投影機的輸入切換，實現對視頻圖像、計算機圖像的切換；
3、通過中控8路強電繼電器，控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和螢?zāi)蛔詣?dòng)下降，投影機關時電動吊架和屏幕自動上升；
4、可以利用中控觸摸屏的視頻預覽功能，在將視頻投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。通過主機後的串口，控制A/V榘陣進行切換，自動切換DVD、VCR、計算機的音頻輸入；自動切換DVD、VCR、實物展臺、預留視頻的圖像到投影機；
5、通過主機後的IR（紅外）控制埠和IRP2（紅外發射棒），控制DVD（錄像機、實物展臺）的所有動作，如播放、暫停、停止、快進、快退、上一曲、下一曲、菜單、上/下/左/右等；并且可以自動將DVD（錄像機、實物展臺）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄像機、實物展臺）的聲音切換到功放；通過中控8路強電繼電器，控制日光燈的開關；并通過中控調節白熾燈的亮度，使得燈光迎合各種的場合需要。如播放DVD時將燈光亮度變暗，以便於更好的觀看；
6、通過中控繼電器口，控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源。
綜上所述，會議室的智能化，其實是離不開中控設備的，它是整個會議系統所有設備的神經中樞，特別是擁有更多現代化設備的會議室。沒有中控，只能在開會過程當中疲于奔命，由此可知中控的作用不可或缺。

（二）高清混合矩陣
一、高清混合矩陣定義
高清混合矩陣是多個模擬和數字矩陣整合于一個真正模塊化、可擴展、可現場配置的矩陣切換器。其最大的特點是采用插卡式機箱設計，非常適合于在最短的時間內，花費最少的人力成本來安裝新的或替換已有的矩陣切換器板卡。規格從8、16/17、36、72、最大可配置為 144x144?？蛇x擇HDMI、DVI、VGA/RGB、3G-SDI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入輸出，解決了視音頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。

二、高清混合矩陣功能
1、多路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸入；
2、多路VGA、DVI、DP、3G-SDI、HDMI、CVBS、YPBPR、Fiber、HDBaseT等接口形式作為輸出；
3、數模高清混插矩陣, 交換核心信號傳輸速率高達12.80Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出；
4、使用專用驅動芯片，支持長線傳輸；高達12.8GBPS的電訊級交換核心，確保支持4Kx2K無壓縮傳輸高清分辨率顯示效果極佳；
5、電訊級數字交換芯片，支持多種模擬和數字信號無縫切換，超強的抗干擾及全天候工作能力；
6、采用獨特的嵌入式結構設計,內部嵌入全功能信號拼接處理功能，方便工程應用；
7、具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能，故障率低，高速的工業處理器，讓高清、全高清、超清數字圖像的交換、處理變得更加輕松與穩定；
8、輸入、輸出板卡采用單卡單通道設計，獨特的信號鏈路屏蔽設計技術，支持多種接口信號格式混入混出功能，保證了信號的完整性。輸入端過電壓保護，降低了設備被損壞的概率；
9、矩陣采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性；
10、所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態；
11、提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
12、高集成度的電子元器件設備日益增多的同時也導致敏感而昂貴的芯片使用,由于存在外部接口的浪涌而遭到損壞的風險也在增長，所以ESD保護就顯得尤為重要；
13、具備掉電狀態自動存儲保護、開機自動恢復記憶功能。提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理；
14、支持面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所。

（三）高清畫面分割矩陣
一、高清畫面分割器定義
高清畫面分割器是專用的視頻處理與控制設備，主要功能是在高分辨率的顯示設備上以全屏或多窗口模式同時顯示多路視頻圖像信號。輸入輸出最高可支持1080p/60Hz和2K的分辨率，支持多種信號源格式輸入，包括HDMI、VGA、CVBS、DVI、SDI信號。最多支持24路輸入，其任意一路輸入,都可以進行解析度轉換，并輸出到多窗口中的任意一個,用作畫中畫顯示?？梢远ㄖ贫喈?huà)面顯示,包括畫中畫窗口的位置、尺寸、大小、優先級等功能，非常適合對畫質要求極高的圖像和視頻演示應用環境,例如控制指揮中心,視頻會議,醫療設施,法庭和會議室等。

二、高清畫面分割器功能
1、支持1路DVI輸出，支持單個顯示單元同時顯示24個高清和模式信號畫面；
2、支持24路BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI等信號輸入；
3、產品開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制；
4、采用純硬件構架，無CPU、無內存，開機只需要3至5分鐘，系統穩定，無死機、病毒感染、系統崩潰的風險，可全年365天，每天24小時不間斷工作；
5、數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到1920*1080的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象；
6、支持1920*1080的分辨率信號輸入，并且向下兼容，所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率；
7、采用目前功能最為強大的圖像處理芯片F(xiàn)PGA技術，F(xiàn)PGA技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串?dāng)_抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能；
8、可以利用基于Windows的高清畫面分割器控制程序進行控制和配置,或使用機箱按鍵、遙控器來遠程訪問并控制所有功能和狀態參數,包括內部保存和調用窗口預設以及畫中畫定制和虛擬視頻輸入配置；
9、市場上唯一一款內置USB切換功能的圖像分割器，該功能完美解決了之前產品不能對視頻圖像和USB連接設備(如USB鼠標、鍵盤等)進行同步切換的問題，使用戶在使用時更便利、更高效、更節省顯示設備并且節省更多的操作空間。

三、高清畫面分割器應用
高清畫面分割器非常適合對畫質要求極高的圖像和視頻演示應用環境，例如控制指揮中心，視頻會議，醫療設施，法庭、監控指揮中心等。

（四）分布式矩陣
一、分布式矩陣的概念
傳統矩陣在應對多個站點的時候只能是每個站點安放一個矩陣，當需要統一調度時每一個站點都要安排人進行矩陣切換，而采用分布式矩陣將所有的站點變成一個整體矩陣，可以在中心站點切換所有站點的視頻和節目源，也可以在所有分站點調用所有的視頻和節目源，也可以同時控制、授權控制，定時切換、預案式切換，使眾多站點真正成為智能站點，體驗真正網絡分布式高清矩陣。
分布式矩陣是以系統工程、信息科學、自動控制理論等為指導、以行業客戶需求為背景，將先進可靠的信號采集與傳輸技術、音視頻編解碼技術、圖形信號轉換技術、多屏圖像處理技術、網絡通信技術、智能控制技術等融合為一體，為用戶提供一個具有高物理分辨率、高清晰度、高智能化控制、高穩定性的大流量圖形信息處理終端。分布式視頻矩陣系統能夠很好地與用戶監控系統、指揮調度系統、網絡信息系統、信息發布系統、視頻會議系統、工業生產控制系統、報警系統、會議錄播系統、中控系統等連結集成，并且可對不同類型的信號實現兼容采集，形成一套功能完善、技術先進、操作方便的交互式圖形信息處理及管理平臺。

二、分布式矩陣的優勢
1、網絡化、數字化
采用業界最先進的分布式處理架構，將各種類型的音視頻信號進行獨立的網絡化、數字化編碼、傳輸并進行解碼顯示，從根本上解決了傳統方案的信號噪聲干擾、遠距離傳輸衰減、信號質量下降等技術難點;分布式、節點化的軟硬件設計，使得系統性能和穩定性都大幅提高。
2、超強信號顯示能力
可實現所有信號源的接入管理、上屏顯示，任一信號源可實現在大屏幕墻內嵌圖像拼接技術，可實現圖像無限自由拉伸、壓縮、跨屏、漫游、疊加、畫中畫、畫外畫;每個解碼處理單元最高可達1920×1080全高清輸出。
3、豐富的信號源類型
對于信號源的支持，可涵蓋目前市面上幾乎所有的類型；支持CVBS、YPBPR、VGA、HDMI、DVI、DVI PLUS、DVI（HDCP）、3G-SDI、HD-SDI、HDBaseT、Fiber信號輸入，支持VGA、HDMI、DVI、DVI、3G-SDI、HDBaseT、Fiber信號輸出，真正實現數模高清信號任意組合切換，每個通道可配置不同的分辨率。
4、數據透?jìng)?，加密控?br /> 用戶可以自行設置密碼，通過密碼驗證的方式才可對圖像進行查看、錄制。增強數據的安全性，保護用戶的隱私。
5、超強系統擴展能力
采用純硬件板卡式單路單卡結構，安裝靈活方便，單路板卡式設計：輸入輸出板卡、控制卡等主要模塊均為插卡方式設計。支持多種接口信號格式混入混出功能，單卡單通道設計?？芍С?×8\18×18\36×36\72×72\144X144路信號的配置規模。
6、錄像、回放功能
支持圖像的錄制、回放。通過上位機控制軟件設置錄制通道、錄制時間，回放錄像。
7、遠程網絡傳輸
通過成熟的音視頻編解碼算法實現極低的碼流處理與傳輸，可實現高清視頻全球化Internet傳輸與顯示；
8、高度穩定的系統能力
分布式、節點化的設計方案，對于穩定性有了極大的提高，單點故障對于系統無影響，維護便捷、無需系統停工；無傳統PC架構控制系統固有缺陷和技術瓶頸，真正意義上實現熱插拔、低功耗、節能環保、安全可靠；
9、可視化操作功能
可在觸摸屏、平板電腦、手機、電腦上面實現可視化操作?？蓪⒃O(shè)備的各個參數及圖像顯示觸摸屏、平板電腦、手機、電腦上，我們可以選擇相應的可視化功能，來瀏覽不同的畫面，呈現直觀，調控方便。

三、分布式矩陣的應用
分布式矩陣系統被廣泛地應用于監控、指揮調度、信息發布等領域。通過分布式架構部署，可以輕松地實現超高清采集、無壓縮傳輸、高還原清晰顯示各個系統的信息。并且可以對顯示的各個信息進行智能化管理，通過自動或手動的方式實現任意切換，達到實時全面地觀看和掌握各方面信息的目的，大大提高了指揮調度和決策的效率和準確性、信息資源發布的便捷性、故障預警的及時性，增強了工業生產過程中設備運行的穩定性、各系統信息顯示的直觀性和可操作性。
