HDMI接口知多少

發布時間：2021-10-12 12:16:45 人氣： 來源：www.ktronchina.com

HDMI你了解多少

高清晰度多媒體界面（英語：High Definition Multimedia Interface，縮寫：HDMI）是一種全數字化影像和聲音發送接口，可以發送未壓縮的音頻及視頻信號。HDMI可用于機頂盒、DVD播放機、個人電腦、電視游樂器、綜合擴大機、數字音響與電視機等設備。HDMI可以同時發送音頻和視頻信號，由于音頻和視頻信號采用同一條線材，大大簡化系統線路的安裝難度。

HDMI的發展歷程
從2002年12月9日正式發布HDMI 1.0版標準到2017年11月發布的最新HDMI2.1，整個HDMI的發展已經過了有近20年，具體發展規格變化可見下表：

HDMI 版本
  1.0–1.2a 1.3–1.3a 1.4–1.4b 2.0–2.0b 2.1
發布日期 2002年12月 (1.0) 2006年6月(1.3) 2009年6月(1.4) 2013年9月 (2.0) 2017年11月
2004年5月(1.1) 2006年11月(1.3a) 2010年3月(1.4a) 2015年4月(2.0a)
2005年8月(1.2)   2011年10月(1.4b) 2016年3月(2.0b)
2005年12月(1.2a)
信號規格
傳輸帶寬 4.95Gbit/s 10.2Gbit/s 10.2Gbit/s 18.0Gbit/s 48.0Gbit/s
最大傳輸數據速率 3.96Gbit/s 8.16Gbit/s 8.16Gbit/s 14.4Gbit/s 42.6Gbit/s
TMDS Clock 165MHz 340MHz 340MHz 600MHz 1200MHz
媒體流通道 3 3 3 3 4
編碼方式 8b/10b 8b/10b 8b/10b 8b/10b 16b/18b
壓縮 （可選） - - - - DSC 1.2
顏色格式支持
RGB 是 是 是 是 是
YCBCR4:4:4 是 是 是 是 是
YCBCR4:2:2 是 是 是 是 是
YCBCR4:2:0 否 否 否 是 是
色彩深度支持
8bpc (24bit/px) 是 是 是 是 是
10bpc (30bit/px) 是 是 是 是 是
12bpc (36bit/px) 是 是 是 是 是
16bpc (48bit/px) 否 是 是 是 是
空間色彩支持
SMPTE 170M 是 是 是 是 是
ITU-R BT.601 是 是 是 是 是
ITU-R BT.709 是 是 是 是 是
sRGB 否 是 是 是 是
xvYCC 否 是 是 是 是
sYCC601 否 否 是 是 是
AdobeYCC601 否 否 是 是 是
Adobe RGB (1998) 否 否 是 是 是
ITU-R BT.2020 否 否 否 是 是
音頻規格
最高采樣率 192kHz 192kHz 192kHz 192kHz 192kHz
總采樣率 - - 768kHz 1536kHz 1536kHz
采樣位數 16–24bits 16–24bits 16–24bits 16–24bits 16–24bits
最大聲道 8 8 8 32 32
HDMI 版本 1.0–1.2a 1.3–1.3a 1.4–1.4b 2.0–2.0b 2.1

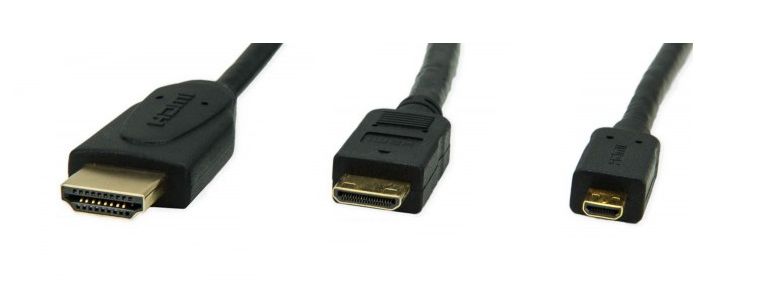

2. 3種不同的HDMI接口

HDMI（A TYPE）：應用于HDMI1.0版本，總共有19pin，規格為4.45 mm×13.9 mm，為最常見的HDMI接頭規格，相點對點于DVI Single-Link傳輸。在HDMI 1.2a之前，最大能傳輸165MHz的TMDS，所以最大傳輸規格只能在于1600×1200（TMDS 162.0 MHz）。

mini-HDMI（C TYPE）：俗稱mini-HDMI，應用于HDMI1.3版本，總共有19pin，可以說是縮小版的HDMI A type，規格為2.42 mm×10.42 mm，但腳位定義有所改變。主要是用在便攜式設備上，例如DV、數字相機、便攜式多媒體播放機等。由于大小所限，一些顯卡會使用mini-HDMI，用家須使用轉接頭轉成標準大小的Type A再連接顯示器。
Micro HDMI（D TYPE）：應用于HDMI1.4版本，總共有19pin，規格為2.8 mm×6.4 mm，但腳位定義有所改變。新的Micro HDMI接口將比現在19針MINI HDMI版接口小50％左右，可為相機、手機等便攜設備帶來最高1080p的分辨率支持及最快5GB的傳輸速度。
這里介紹了A、C、D三中接口，那么有沒有B呢，答案是肯定的，只不過沒有任何產品用到這個接口，這里就不介紹了。

3. 和DP的對比
這兩個接口算是現在主流的數字接口了,這個對比起來比較多，今天簡單聊聊

  HDMI2.0 HDMI2.1 DP1.4 DP2.0
發布日期 2013年9月 2017年11月 2016年2月 2019年7月
傳輸帶寬 18.0Gbit/s 48.0Gbit/s 32.4Gbit/s 80Gbit/s
最大傳輸數據速率 14.4Gbit/s 42.6Gbit/s 25.92Gbit/s 77.3Gbit/s
由于DP出的時間比較晚，所以對標各自最新標準還是DP占了點優勢，不過目前市面上還是以HDMI2.0和DP1.4為主。HDMI2.1已經出了一些對應的產品比如電視機、顯卡等，而DP2.0據說是2020年上市，但目前還沒有看到。

在日常使用中相對還是HDMI普及率更高點，電視機，電腦顯示器，機頂盒等相對都比較容易找到HDMI接口，個人觀點，考慮到HDMI有專利費用，各大廠家應該會更傾向于免費的DP，以后DP的發展可能會更好點。
4. 傳輸距離
影響因素主要是線的材質本身（金、銀、和金、銅）還有材質粗細和傳輸?shù)男盘枎?br /> 以往常見的是銅芯的，一般傳1080P不超過15米，4K不超過5米,需要注意的是，有時候HDMI傳輸經過了矩陣，如果輸入+輸出端超過20米，矩陣也不帶放大功能，信號是很有可能出現衰減的。
現在出了一種叫光纖HDMI線，主要具備以下幾個優點：
傳輸距離長，能達到300米
不受外部電磁干擾
體積重量輕
5. 其他常見問題：
使用HDMI線時要避免線材過度彎折，纏繞，如果走管子，要采用25的管子，在轉彎處采用；
如果進場拔插，那么選用鍍金接頭，能減少接觸不良；
有的20米以上的HDMI線因為帶信號放大，所以是分正反的要注意輸出和輸出；
盡量用成品線，雖然HDMI接頭也可以焊接，但針腳多且密集，容易出問題’
HDMI是可以傳音頻的，接電腦注意選擇音頻輸出，單獨提取音頻需要增加音頻解嵌設備


?
